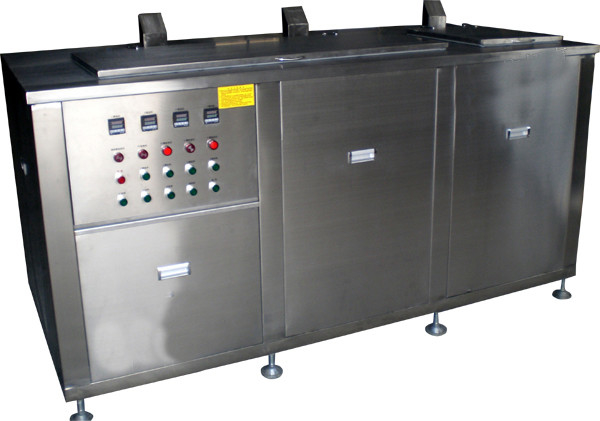

परिशुद्धता स्वचालित सफाई प्रणाली इलेक्ट्रॉनिक उपकरणों तीन स्लॉट 20KHz आवृत्ति

परिशुद्धता स्वचालित सफाई प्रणाली इलेक्ट्रॉनिक उपकरणों तीन स्लॉट 20KHz आवृत्ति

अल्ट्रासोनिक सफाई का सिद्धांत क्या है?
अल्ट्रासोनिक सफाई मशीन अल्ट्रासोनिक जनरेटर द्वारा 20KHz की आवृत्ति से अधिक दोलन संकेत को धर्मान्तरित करती है और फिर इसे तरल में ध्वनि विकिरण को साफ करने के लिए अल्ट्रासोनिक ट्रांसड्यूसर (सदमे) के उलटा पीजोइलेक्ट्रिक प्रभाव के माध्यम से उच्च आवृत्ति यांत्रिक कंपन ऊर्जा में परिवर्तित करती है। सफाई तरल अणु कंपन करते हैं और कई छोटे छेद और बुलबुले पैदा करते हैं। और यह अल्ट्रासोनिक तरंग प्रसार की दिशा के साथ नकारात्मक दबाव क्षेत्र में बनता है और बढ़ता है, और हजारों वायुमंडलों के बीच उच्च दबाव ब्लास्टिंग उत्पन्न करने के लिए सकारात्मक दबाव क्षेत्र में तुरंत बंद हो जाता है, जिससे कई सूक्ष्म-उच्च-दबाव शॉक वेव बनते हैं। पाइपलाइन की अशुद्धियाँ और इसे नष्ट करना। । इसे अल्ट्रासोनिक सफाई में "गुहिकायन प्रभाव" कहा जाता है। कॉपर ट्यूब अल्ट्रासोनिक सफाई मशीन "cavitation प्रभाव" तकनीक पर आधारित है। "गुहिकायन प्रभाव" से, यह ज्ञात है कि छेद और बुलबुले उच्च-आवृत्ति (अल्ट्रासोनिक आवृत्ति), उच्च तीव्रता वाले ध्वनि तरंगों को एक तरल में लगाने से उत्पन्न होते हैं। यह अंत करने के लिए, तांबे ट्यूब अल्ट्रासोनिक सफाई मशीन की संरचना में निम्नलिखित दो बुनियादी घटक होने चाहिए: उच्च आवृत्ति, उच्च वोल्टेज, उच्च शक्ति वाले विद्युत संकेतों और एक विद्युत ऊर्जा को यांत्रिक में विद्युत ऊर्जा में परिवर्तित करने के लिए एक अल्ट्रासोनिक जनरेटर। ऊर्जा (यानी, पीजोइलेक्ट्रिक उलटा प्रदर्शन) और तरल के माध्यम से गुजर रहा है। पाइपलाइन उच्च ध्वनि तीव्रता ट्रांसड्यूसर।

इलेक्ट्रॉनिक उपकरणों के लिए अल्ट्रासोनिक सफाई मशीन के लाभ:

1. अल्ट्रासोनिक सफाई से साफ किए जा रहे हिस्सों की सतह की सफाई में काफी सुधार हो सकता है। आंकड़ों के अनुसार, यदि अल्ट्रासोनिक सफाई प्रभाव 100% है, तो ब्रशिंग (रासायनिक अभिकर्मकों का उपयोग करके) 90% है, भाप सफाई (रासायनिक विलायक) 35% है, विलायक दबाव की सफाई 30% है, और विलायक विसर्जन 15 है %।

2. सफाई की गति तेज है और कार्य क्षमता अधिक है, जो सफाई संचालन की श्रम तीव्रता को कम कर देता है, विशेष रूप से बड़ी मात्रा में छोटे हिस्से (या भागों), विशेष रूप से अल्ट्रासोनिक सफाई के लिए उपयुक्त है। अल्ट्रासोनिक सफाई मशीन का आवेदन सफाई प्रक्रिया और प्रक्रिया के कार्यान्वयन की सुविधा प्रदान करता है। निरंतर स्वचालन। उदाहरण के लिए: IGBT के साथ अल्ट्रासोनिक सफाई मशीन मुख्य शक्ति घटक (आवृत्ति 20-50KHZ) के रूप में, इसके सर्किट को सरल बनाया गया है, पूरी मशीन में उच्च विश्वसनीयता है, दक्षता 90% तक पहुंच सकती है, पावर फैक्टर 0.95 से ऊपर है, वॉल्यूम छोटा है , वजन हल्का है, शक्ति समायोज्य है। और आवृत्ति ट्रैकिंग, स्कैनिंग, लचीला संचालन, विशेष रूप से एकल मशीन शक्ति 5KW से अधिक तक पहुंच सकती है, जो बड़े पैमाने पर अल्ट्रासोनिक सफाई के लिए बहुत महत्वपूर्ण है।

3. नाजुक लेख या ऐसे हिस्से जो अन्य सफाई प्रक्रियाओं, या भागों (या भागों) के साथ सफाई के लिए उपयुक्त नहीं हैं

आकार की संरचना में एक संकीर्ण अंतराल और छेद के साथ, अल्ट्रासोनिक सफाई द्वारा साफ किया जा सकता है। पहला टैंक: अल्ट्रासोनिक वॉशिंग टैंक

एक उदाहरण के रूप में पहला स्लॉट लेते हुए, निम्नलिखित पेश किया गया है:
1. मुख्य टैंक शरीर:
(1) प्रभावी आंतरिक नाली का आकार: 600 × 400 × 400L × W × H मिमी, प्रभावी ऊंचाई 400 मिमी
(2) टैंक बॉडी SUS304 2.0mm स्टेनलेस स्टील शीट से बना है।
(3) पानी के वाल्व, नाली वाल्व, कुल नाली में सीवेज से सुसज्जित;
(4) सफाई का माध्यम: नगरपालिका का पानी + घटता पाउडर
2. अल्ट्रासाउंड प्रणाली:
(1) अल्ट्रासोनिक आवृत्ति: 40KHZ;
(२) अल्ट्रासोनिक शक्ति: १२०० डब्लू
(3) अल्ट्रासोनिक थरथानेवाला: 24 टुकड़े, 50W / केवल, डूबे हुए अल्ट्रासोनिक कंपन प्लेट, सिया प्लेट की मोटाई SUS 2.0MM स्टेनलेस स्टील प्लेट, टैंक के तल पर स्थापित, थरथानेवाला का मुख्य हिस्सा जापान "Benduo" ब्रांड चिप को गोद ले, शॉक प्लेट सतह स्थायित्व के लिए कठोर क्रोम-प्लेटेड है।
3. हीटिंग सिस्टम:
(1) एक हीटिंग पाइप के माध्यम से हीटिंग, टैंक शरीर के किनारे पर स्थापित,
(2) ताप शक्ति 4KW।
(3) तापमान नियंत्रक ब्रांड Omron ब्रांड को गोद ले, और डिस्प्ले मोड: डिजिटल डिस्प्ले।
