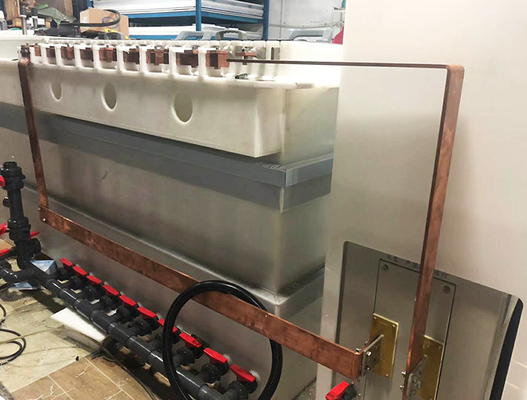

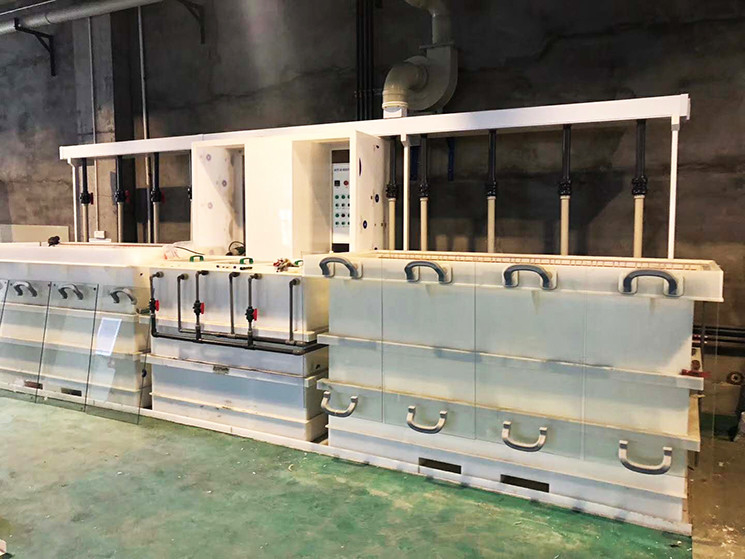

एसिड बेस नक़्क़ाशी समाधान पुनर्जनन कॉपर निष्कर्षण उपकरण मशीन

नक़्क़ाशी समाधान समाधान के सिद्धांत

पीसीबी प्रसंस्करण की विशिष्ट प्रक्रिया ग्राफिक चढ़ाना है। कहने का तात्पर्य यह है कि, सीसा-टिन एंटीकोर्सोशन की परत तांबे के पन्नी वाले हिस्से (सर्किट का ग्राफिक हिस्सा) पर पूर्व-चढ़ाया जाता है, जिसे बोर्ड की बाहरी परत पर बनाए रखने की आवश्यकता होती है, और फिर शेष तांबे की पन्नी को ढंक दिया जाता है रासायनिक साधन, जिसे नक़्क़ाशी कहा जाता है।

नक़्क़ाशी प्रक्रिया, प्लेट की सतह पर तांबा [Cu (NH3) 4] 2+ जटिल आयन द्वारा ऑक्सीकरण किया जाता है। नक़्क़ाशी की प्रतिक्रिया इस प्रकार है:
Cu (NH3) 4Cl2 + Cu_2Cu (NH3) 2Cl
[Cu (NH3) 2] 1 + का जटिल आयन Cu1 + है और इसमें कोई नक़्क़ाशी करने की क्षमता नहीं है। अतिरिक्त एनएच 3 और सीएल-आयनों की उपस्थिति में, यह नक़्क़ाशी-सक्षम [घन (एनएच 3) 4] 2+ जटिल आयनों को बनाने के लिए हवा में ऑक्सीजन द्वारा तेजी से ऑक्सीकरण किया जा सकता है। पुनर्जनन प्रतिक्रिया इस प्रकार है:
2Cu (NH3) 2Cl + 2NH4Cl + 2NH3 + 1 / 2O2_2Cu (NH3) 4Cl2 + H2O

उपरोक्त प्रतिक्रिया से यह देखा जा सकता है कि आणविक तांबे के 1 ग्राम नक़्क़ाशी के लिए 2 ग्राम अमोनिया और 2 ग्राम अमोनियम क्लोराइड की आवश्यकता होती है। इसलिए, तांबा, अमोनिया पानी और अमोनियम क्लोराइड के विघटन के साथ नक़्क़ाशी प्रक्रिया में लगातार जोड़ा जाना चाहिए, इसलिए नक़्क़ाशी टैंक की माँ शराब लगातार बढ़ेगी। क्योंकि [Cu (NH3) 2] 1 + का जटिल आयन Cu1 + है और इसमें कोई नक़्क़ाशी करने की क्षमता नहीं है, इसलिए कुछ माँ की शराब को बाहर करना और नई उप-शराब को जोड़ना आवश्यक है (उप-शराब में कॉपर आयन नहीं होता है) नक़्क़ाशी आवश्यकताओं।
