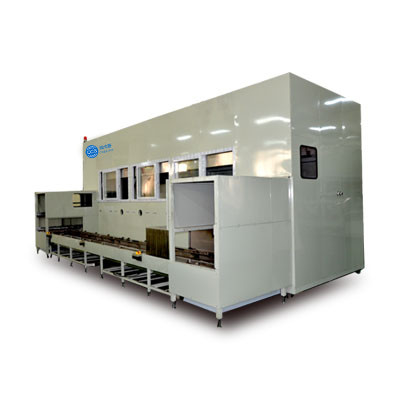

अर्ध स्वचालित हाइड्रोकार्बन सफाई मशीन स्मार्ट कंप्यूटर नियंत्रण प्रोग्राम

^{अर्ध स्वचालित हाइड्रोकार्बन सफाई मशीन स्मार्ट कंप्यूटर नियंत्रण प्रोग्राम}

^{एक: उपकरण संरचना
सफाई प्रणाली में मुख्य रूप से अल्ट्रासोनिक जनरेटर, अल्ट्रासोनिक ट्रांसड्यूसर, सफाई टैंक, वैक्यूम सुखाने प्रणाली, आसवन रिकवरी टैंक, परिसंचरण निस्पंदन प्रणाली, जल पृथक्करण प्रणाली, स्वचालित तापमान नियंत्रण हीटिंग सिस्टम, साइट और फ्रेम, फीडिंग और डिस्चार्जिंग सिस्टम, लाइट टाइप मल्टी शामिल हैं। हाथ जोड़तोड़, निष्कर्षण प्रणाली, पूरी तरह से संलग्न संलग्नक, अवलोकन खिड़की और नियंत्रण प्रणाली।}

^{दो: डिवाइस विवरण}

^{सफाई मशीन एक स्वचालित सफाई उपकरण है। सफाई प्रक्रिया एक प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) द्वारा नियंत्रित की जाती है। उच्च गुणवत्ता वाले 316L स्टेनलेस स्टील, हाइड्रोजन degassing अल्ट्रासोनिक सफाई और भाप सफाई से बने लगातार चार अल्ट्रासोनिक सफाई टैंक निरंतर हैं। सफाई की व्यवस्था।}

^{ऑपरेटर फीडिंग और संदेश श्रृंखला के बाहरी छोर पर वर्कपीस के साथ सफाई की टोकरी डालता है, अर्थात् लोडिंग और अनलोडिंग अंत, इनलेट और आउटलेट का वायवीय दरवाजा स्वचालित रूप से खोला जाता है, और खिला और संदेश श्रृंखला स्वचालित रूप से भेजता है टोकरी को भीतरी छोर तक, यानी लोडिंग और अनलोडिंग स्टेशन। उसी समय, इनलेट और आउटलेट का वायवीय द्वार स्वचालित रूप से बंद हो जाता है, और बहु-हाथ वाला रोबोट प्रारंभिक सफाई के लिए अल्ट्रासोनिक रफ वाशिंग टैंक में सफाई टोकरी भेजता है, और फिर बारी-बारी से प्रत्येक प्रक्रिया को सफाई टोकरी भेजता है, और वर्कपीस को बहु-चरण सफाई उपचार और वैक्यूम सुखाने के अधीन किया जाता है।}

^{मल्टी-आर्म मैनिपुलेटर फिर सफाई की टोकरी को इनफिड और डिस्चार्ज कन्वेयर चेन के आंतरिक छोर पर लौटाता है, यानी लोडिंग और अनलोडिंग स्टेशन, और इनलेट और आउटलेट पोर्ट का वायवीय दरवाजा स्वचालित रूप से खोला जाता है, और खिला और संदेश चेन स्वचालित रूप से सफाई की टोकरी को बाहरी छोर पर भेजती है, यानी लोडिंग और अनलोडिंग एंड। इनलेट और आउटलेट का वायवीय दरवाजा स्वचालित रूप से बंद है, ऑपरेटर लोडिंग और अनलोडिंग अंत से सफाई टोकरी लेता है, और फिर सफाई की प्रक्रिया को पूरा करने के लिए सफाई टोकरी से साफ किए गए वर्कपीस को लेता है।}

^{तीन,
1: अल्ट्रासोनिक सफाई (पहला टैंक):}

^{आंतरिक नाली का प्रभावी आकार: लगभग 500 × 400 × 400 मिमी
टैंक बॉडी की संरचना: टैंक बॉडी की सामग्री उच्च गुणवत्ता वाले SUS316L और 2mm स्टेनलेस स्टील प्लेट से बनी है। टैंक के नीचे एक नाली वाल्व के साथ प्रदान किया जाता है, और नीचे एक इनपुट प्रकार अल्ट्रासोनिक कंपन प्लेट से सुसज्जित है। शॉक प्लेट के नीचे एक वियोज्य स्टेनलेस स्टील फिल्टर नेट, एक बाहरी स्टेनलेस स्टील फ्लोट प्रकार तरल स्तर गेज, एक स्वचालित तरल स्तर अलार्म प्रणाली और रियर पर एक अतिप्रवाह बंदरगाह के साथ प्रदान किया जाता है। प्रत्येक स्लॉट के लिए एक वी-नाली डिजाइन करें। यह अतिरिक्त अशुद्धियों की आसान सफाई के लिए एक flanged लावा बंदरगाह से सुसज्जित है। यह विलायक को समान रूप से परिचालित करने के लिए प्रभावी रूप से संचलन प्रणाली से लैस है।}

^{अल्ट्रासोनिक प्रणाली: इसमें अल्ट्रासोनिक जनरेटर, ट्रांसड्यूसर, केबल और इतने पर होते हैं।
अल्ट्रासोनिक जनरेटर: अल्ट्रासोनिक जनरेटर चेंगचेंगशान को स्व-विकसित करता है और एक लंबी सेवा जीवन है। अधिभार संरक्षण के साथ, तरल स्तर आवृत्ति, पूर्ण डिजिटल व्यापक और अन्य कार्यों की स्वचालित ट्रैकिंग। बिजली रूपांतरण दक्षता 95% से अधिक तक पहुंच सकती है, और बिजली उत्पादन स्थिर और विश्वसनीय है।}

<sup>ट्रांसड्यूसर:
1. ट्रांसड्यूसर शक्ति: 50W / टुकड़ा; ट्रांसड्यूसर आवृत्ति: 28KHz।
2. जापान से आयातित "बुंडो" वेफर ट्रांसड्यूसर को अपनाना;
3. ट्रांसड्यूसर बॉन्डिंग प्रक्रिया का परिचय: ट्रांसड्यूसर की बॉन्डिंग सतह को पहले बॉन्ड करने से पहले सैंडब्लास्ट किया जाता है, और फिर स्क्रू को सीडिंग मशीन द्वारा लगाया जाता है; इस प्रकार ट्रांसड्यूसर विशेष चिपकने के साथ सरेस से जोड़ा हुआ होता है। यह तब प्रभावी ढंग से सुनिश्चित करने के लिए शिकंजा के साथ कड़ा कर दिया जाता है कि ऑपरेशन के लंबे घंटों के दौरान ट्रांसड्यूसर बंद नहीं होता है।
केबल: अल्ट्रासोनिक जनरेटर का उच्च आवृत्ति विद्युत संकेत केबल के माध्यम से अल्ट्रासोनिक ट्रांसड्यूसर को प्रेषित किया जाता है। (केबल की लंबाई को वास्तविक स्थिति के अनुसार समायोजित किया जा सकता है)।
काम कर रहे तापमान: 50 ~ 80 डिग्री सेल्सियस (वास्तविक स्थितियों के अनुसार समायोजित किया जा सकता है)।
परिसंचारी निस्पंदन प्रणाली: इसमें विस्फोट प्रूफ पंप, दबाव नापने का यंत्र और स्टेनलेस स्टील बैग फिल्टर होता है। सफाई तरल (जलाशय → वाई विभाजन → पंप → फ़िल्टर → स्टेनलेस स्टील पाइप / बॉल वाल्व → सफाई टैंक → भंडारण टैंक) से होकर गुजरता है ताकि एक आत्म-संचलन हो सके, और सफाई तरल में अशुद्धियों को फ़िल्टर किया जाता है।</sup>

^{प्रवाह पंप और परिसंचारी पंप की लिफ्ट की ताकत सुनिश्चित करती है कि सफाई द्रव में निलंबित धूल दूर ले जाया जाता है, और निस्पंदन परिशुद्धता 10 माइक्रोन है (विशिष्ट परिस्थितियों के अनुसार समायोजित किया जा सकता है)।}

^{ताप नियंत्रण प्रणाली: थर्मोकपल तापमान माप, डिजिटल डिस्प्ले तापमान नियंत्रक, तापमान नियंत्रण रेंज: कमरे का तापमान 1 ~ 100 ° C समायोज्य, बंद किया जा सकता है।
निम्न स्तर की सुरक्षा प्रणाली: जब सफाई टैंक का तरल स्तर निर्धारित मूल्य से कम होता है, तो फ्लोट प्रकार का तरल स्तर नियंत्रण फ्लोट स्विच, सिग्नल को छूता है और टैंक के गर्म होने और पंप बिजली की आपूर्ति को काट देता है।}

^{सफाई समाधान : हाइड्रोकार्बन वाशिंग एजेंट।
अन्य तकनीकी आवश्यकताएं: टैंक बॉडी को इंसुलेशन कॉटन से ढक दिया जाता है, और स्लैग माउथ, ओवरफ्लो पोर्ट और ड्रेन पोर्ट प्रदान किया जाता है।}
