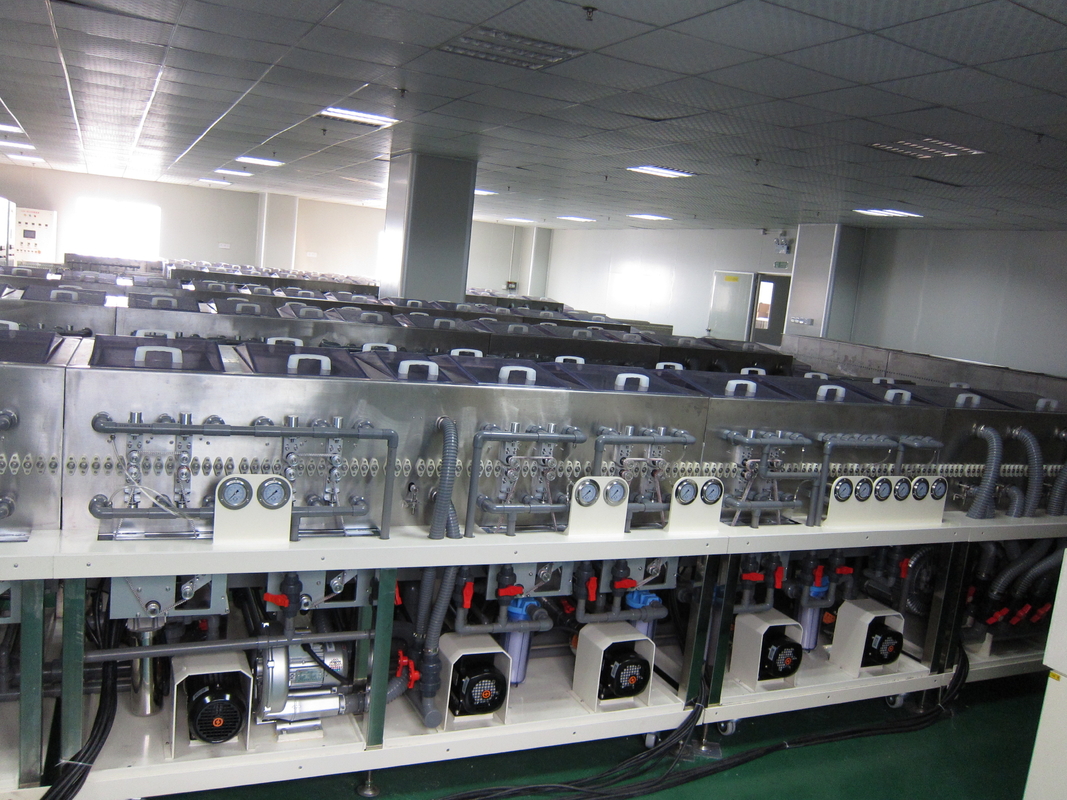

HS-ITO500 औद्योगिक अल्ट्रासाउंड उपकरण कोटिंग फ्रंट ग्लास वॉशर 35KW पावर

CCS-ITO500 औद्योगिक अल्ट्रासाउंड उपकरण कोटिंग फ्रंट ग्लास वॉशर 35KW पावर

सबसे पहले, डिवाइस का नाम और मॉडल
1.1 उपकरण का नाम: फ्लैट ग्लास वॉशर
1.2 उपकरण मॉडल: CCS-ITO500 कोटिंग फ्रंट ग्लास वॉशर
दूसरा, उपकरण का उपयोग
2.1 कांच की सतह की सफाई और सुखाने
तीसरा, उपकरण उत्पादन (सफाई) की क्षमता
3.1 वर्कपीस का आकार: MIN: 75mmX50mm MAX: 400mmX500mm
3.2 संदेश की गति: 2.5 मीटर / मिनट (1 ~ 6 मीटर / मिनट समायोज्य)
3.3 सब्सट्रेट मोटाई: 0.2 ~ 2 मिमी

चौथा, उत्पादन (सफाई) गुणवत्ता मानकों
4.1, वर्कपीस की सतह पर 1um से ऊपर के कण नहीं होते हैं, और 1um से नीचे के कण 1 / cm2 से कम होते हैं
4.2, कोई दाग, पानी के निशान, सफाई के बाद कांच की सतह पर खरोंच
4.3, कोई कार्ड नहीं, कांच की सफाई प्रक्रिया में टुकड़े टुकड़े
वी। प्रक्रिया प्रवाह और मापदंडों
5.1 प्रक्रिया
फीडिंग सेक्शन → प्री-स्प्रेइंग → विंड कटिंग 1 → वाशिंग रोलर ब्रश क्लीनिंग 1 + 2 → विंड कटिंग 2 → प्योर वाटर रोलर ब्रश क्लीनिंग 1 + 2 → मीडियम प्रेशर स्प्रे वाशिंग → बीजे क्लीनिंग → डीआई वाटर स्प्रे वॉशिंग → डीआई वाटर वाशिंग → दो सेट हवा चाकू काटने का पानी → गर्म हवा सुखाने के दो सेट → डिस्चार्ज सेक्शन + स्टेटिक एलिमिनेशन डिवाइस
5.2 उपकरण डिजाइन: वर्कपीस दाएं से बाएं
छठी, उपकरण पैरामीटर और तकनीकी आवश्यकताएं
6.1 उपकरण का आकार और सामग्री
6.1.1 उपकरण शरीर का आकार: (एल) 7650 × (डब्ल्यू) 1500 × (एच) 1200 मिमी विनिर्माण में मामूली अंतर
6.1.2 शरीर सामग्री: 304 स्टेनलेस स्टील प्लेट और = 4 मिमी सामग्री से बना है।
6.1.3 रैक सामग्री: SUS304 स्टील स्क्वायर 50X50X2 पास
6.1.4 पानी की टंकी सामग्री: "दक्षिण एशिया" पारदर्शी / हाथी दांत पीवीसी बोर्ड और = 10
6.1.5 शेल दरवाजा पैनल: "दक्षिण एशिया" पारदर्शी / हाथी दांत पीवीसी बोर्ड और = 6
6.1.6 ऊपरी आवरण: "दक्षिण एशिया" पारदर्शी पीवीसी बोर्ड और = 6
6.2 उपकरण बिजली की आवश्यकताओं
6.2.1 बिजली की आपूर्ति: 380VAC Power 10V / 50Hz
6.2.2 संपूर्ण मशीन की कुल बिजली खपत: 35KW
6.2.3 पानी की खपत: 20 L 30L / मिनट (15MW या अधिक शुद्ध पानी)
6.2.4 हवा की खपत: 600L / मिनट दबाव: 0.4Mpa
6.2.5 कुल इनलेट पाइप: UPVC 1 ”
6.2.6 कुल नाली: UPVC 2 ”
6.2.7 स्प्रे पाइप: UPVC 3/4 ”
6.3 डिवाइस का समग्र विवरण
6.3.1 उपकरण संरचना
सफाई मशीन मुख्य रूप से एक छिड़काव प्रणाली, एक रोलर ब्रशिंग सिस्टम, एक बीजे सिस्टम, एक हवा चाकू सुखाने प्रणाली, एक परिसंचरण फ़िल्टरिंग सिस्टम, एक स्वचालित तापमान नियंत्रण हीटिंग सिस्टम, एक तरल स्तर स्वचालित नियंत्रण और एक स्वचालित तरल रीफ़िलिंग प्रणाली से बना है। एक रैक नियंत्रण कक्ष और एक नियंत्रण प्रणाली।
6.4 उपकरण के मुख्य घटकों का विवरण

6.4.1 ट्रांसफर सेक्शन
※ सबस्ट्रेट ट्रांसफर विधि: रोलर और रबर रोलर ट्रांसफर व्यास .26 मिमी
Min एडजस्टेबल ट्रांसमिशन स्पीड रेंज: 1 ~ 6 मी / मिनट
Or ट्रांसमिशन गति समायोजन मोड: डिजिटल प्रदर्शन पलटनेवाला या घुंडी इन्वर्टर समायोजन
※ टी रैंसमिशन स्पीड डिस्प्ले: डिजिटल डिस्प्ले
Spr ड्राइव स्थिति: ट्रांसमिशन सिस्टम स्प्रिंकलर सिस्टम (टैंक की बाहरी ड्राइव) से अलग किया जाता है
Is ट्रांसफ़र शाफ्ट रिक्ति: 30 मिमी, ब्रश 65 मिमी है।

6.4.2 फ़ीड अनुभाग
Ing फीडिंग खंड लंबाई: एल = 490 मिमी
※ कॉन्फ़िगरेशन: सेंसर ड्राइव सिस्टम: CPG मोटर: 1 / 2P 380380V।
