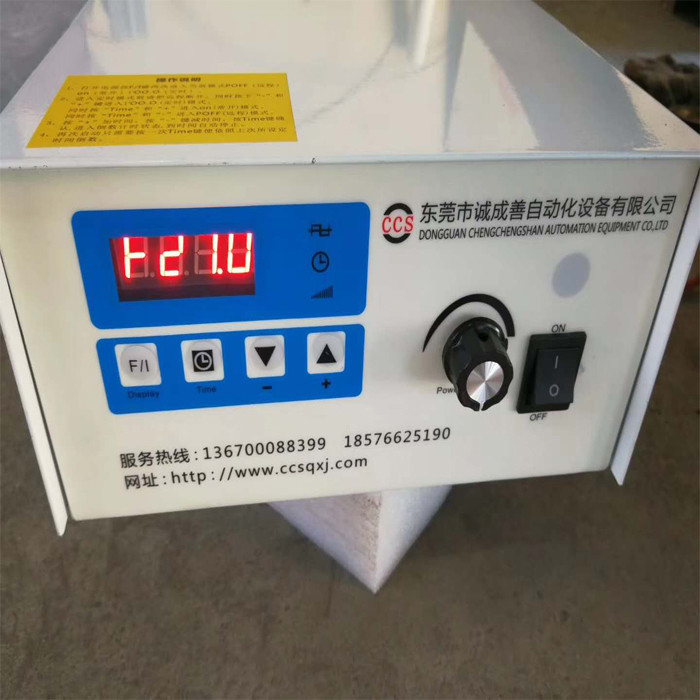

आइसोलेटेड ड्राइवेड अल्ट्रासोनिक क्लीनर जेनरेटर, सोनिक फ्रीक्वेंसी जेनरेटर इलेक्ट्रोमैग्नेटिक

^{पृथक ड्राइव अल्ट्रासोनिक क्लीनर जेनरेटर, सोनिक फ्रीक्वेंसी जेनरेटर विद्युत चुम्बकीय}

^{1. प्रत्येक घटक से संबंधित समारोह का संक्षिप्त विवरण:}

^{ए, रेक्टिफायर ब्रिज: एसी वोल्टेज को डीसी वोल्टेज में परिवर्तित करता है;}

^{बी, आम मोड प्रेरण: फ़िल्टर उच्च आवृत्ति विद्युत चुम्बकीय अव्यवस्था सर्किट ऑपरेशन द्वारा उत्पन्न इसे बाहरी बिजली की आपूर्ति को प्रदूषित करने से रोकने के लिए।}

^{सी, वर्तमान डिटेक्टर: सटीक वर्तमान डिटेक्टर, इनपुट वर्तमान सिग्नल को उच्च-परिशुद्धता वोल्टेज सिग्नल में परिवर्तित किया जाता है, जिसे स्थिर शक्ति प्राप्त करने के लिए मुख्य नियंत्रण सर्किट के आकार और आपूर्ति की जाती है।}

^{डी, ट्रांजिस्टर: चार उच्च शक्ति वाले IGBT ट्रांजिस्टर युक्त एक फेज-शिफ्ट फुल-ब्रिज आर्किटेक्चर DC वोल्टेज सिग्नल को हाई-फ्रीक्वेंसी एसी वोल्टेज सिग्नल में परिवर्तित करता है।}

^{ई, ड्राइव सर्किट: पृथक ड्राइव।}

^{एफ, सहायक ट्रांसफार्मर: मुख्यों को लो-वोल्टेज वैकल्पिक वर्तमान में परिवर्तित करता है, और सुधार और फ़िल्टरिंग के बाद, इसे सिग्नल प्रोसेसिंग भाग और डिस्प्ले बोर्ड भाग को आपूर्ति की जाती है।}

^{जी, आवृत्ति ठीक-ट्यूनिंग: पोटेंशियोमीटर को समायोजित करने से जनरेटर की आवृत्ति पैरामीटर को एक निश्चित सीमा तक समायोजित किया जा सकता है;}

^{एच, वर्तमान ट्रिम: इस पोटेंशियोमीटर को एक निश्चित सीमा तक इनपुट करंट को एडजस्ट करने के लिए समायोजित करें, इस प्रकार आउटपुट पावर को बदलते हैं।}

^{I, वर्तमान चयन स्विच: इसे 1 से 6 तक 6 गियर द्वारा समायोजित किया जा सकता है। ध्यान दें कि 1-5 वर्तमान संदर्भ है। छोटी संख्या, बड़ा वर्तमान संदर्भ। 6 एक वर्तमान गुणक स्विच है। उदाहरण के लिए, जब वर्तमान 2 है, तो वर्तमान 2A है, और जब 5 और 6 एक साथ चालू होते हैं, तो आउटपुट 4A है।}

^{जे, इंडक्टर्स 1 और 2 अलग-अलग इंडक्शन से मेल खा सकते हैं, जिसमें प्रारंभ करनेवाला 1 के अनुरूप इंडक्शन R11, R12, R13, R14, R15 है; प्रारंभ करनेवाला 2 के अनुरूप इंडक्शन R1, R2, R3, R4, R5 है; जितनी बड़ी संख्या, उतना बड़ा इंडक्शन। दो के सम्मिलित होने का योग कुल अधिष्ठापन है। डिबगिंग करते समय, प्रारंभ करनेवाला को प्राथमिकता लेने के सिद्धांत पर आधारित होना चाहिए।}

^{K, ट्रांसफार्मर अनुपात का चयन करता है: आरए और आरबी, आरए आरबी से कम है, सामान्य तौर पर, आरए पीले सिरेमिक ट्रांसड्यूसर्स के लिए उपयुक्त है, आरबी ब्लैक सिरेमिक ट्रांसड्यूसर्स के लिए उपयुक्त है।}
