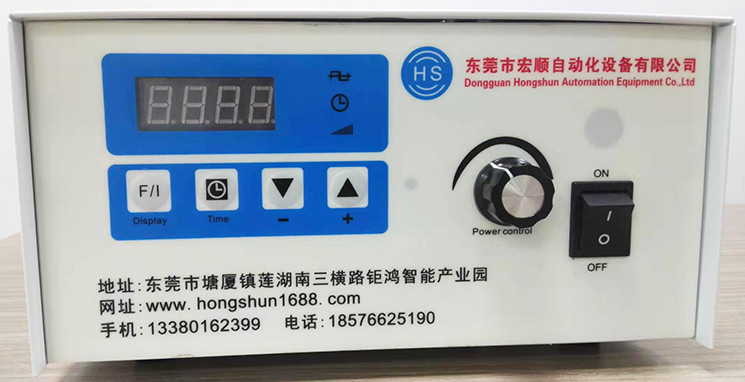

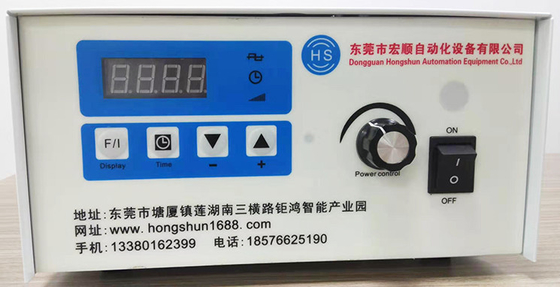

ऑटोमेटिक अल्ट्रासोनिक क्लीनर जेनरेटर डिजिटल डिस्प्ले नॉन टॉक्सिक सबमर्सिबल इमर्सिबल

ऑटोमेटिक अल्ट्रासोनिक क्लीनर जेनरेटर डिजिटल डिस्प्ले नॉन टॉक्सिक सबमर्सिबल इमर्सिबल

^{अल्ट्रासोनिक जनरेटर का वर्गीकरण:
पारंपरिक स्रोत ए, क्लास बी, और क्लास सी एम्पलीफायरों वर्तमान स्रोतों के रूप में सक्रिय उपकरणों (जैसे चर्चा के लिए ट्रांजिस्टर) पर काम करते हैं। इन एम्पलीफायरों में, ट्रांजिस्टर वोल्ट-एम्पियर विशेषता के सक्रिय क्षेत्र में संचालित होता है।}

^{कलेक्टर करंट को बेस उत्तेजना सिग्नल द्वारा नियंत्रित किया जाता है और कलेक्टर वोल्टेज साइन लहर या साइन वेव का हिस्सा होता है। इसलिए, कलेक्टर के पास सिग्नल के एक सप्ताह में एक ही समय में एक बड़ा वर्तमान और वोल्टेज है। काफी मात्रा में बिजली का उपभोग करने के लिए, यह पारंपरिक एम्पलीफायरों की सीमित ऊर्जा रूपांतरण दक्षता का मुख्य कारण है। स्विच मोड एम्पलीफायरों ने चालू / बंद स्विच के रूप में सक्रिय उपकरणों का उपयोग करके एम्पलीफायर दक्षता में क्रांति ला दी है।}

^{ट्रांजिस्टर वोल्ट-एम्पीयर विशेषता वक्र के संतृप्ति या कट-ऑफ क्षेत्र में संचालित होता है। जब ट्रांजिस्टर को चालू करने के लिए सक्रिय होता है, तो यह संतृप्ति क्षेत्र में प्रवेश करता है, और जब इसे बंद कर दिया जाता है, तो यह कट-ऑफ क्षेत्र में प्रवेश करता है। चूंकि ट्रांजिस्टर संतृप्ति वोल्टेज ड्रॉप कम है, एम्पलीफायर की ऊर्जा रूपांतरण दक्षता में सुधार करते हुए, कलेक्टर बिजली की खपत कम से कम है।}

^{आम तौर पर आदर्श ट्रांजिस्टर शर्तों के तहत (संतृप्ति वोल्टेज ड्रॉप शून्य है, संतृप्ति प्रतिरोध शून्य है। डिस्कनेक्शन प्रतिरोध अनंत है, स्विचिंग समय शून्य है), क्लास डी एम्पलीफायरों जो स्विचिंग मोड में काम करते हैं, सैद्धांतिक दक्षता 100% है, वास्तविक दक्षता ऊपर है। 90 से अधिक। सामान्य वर्ग ए एम्पलीफायर केवल 50% कुशल है और कक्षा बी दक्षता 78.5% है। यह देखा जा सकता है कि पावर अल्ट्रासाउंड के अनुप्रयोग में स्विच मोड पावर एम्पलीफायर का काफी व्यावहारिक महत्व है।}

^{वास्तविक उपयोग में अधिकांश अल्ट्रासोनिक जनरेटर बी, सी-टाइप एम्पलीफायर हैं, जिनमें से अधिकांश सी-क्लास हैं, और कुछ विशेष-उद्देश्य वाले डिजाइन वर्ग बी हैं।}

^{क्लास डी पावर एम्पलीफायर
पुश-पुल डी-टाइप पावर एम्पलीफायर को चित्र 1.35 में दिखाया गया है। जब एक ट्यूब चालू होता है, तो इनपुट उत्तेजना संकेत दूसरी ट्यूब को बंद कर देता है, और ऑन-ऑफ समय एसी आधा चक्र घेरता है। इस एम्पलीफायर के लिए दो कॉन्फ़िगरेशन हैं, एक है वोल्टेज स्विचिंग एम्पलीफायर, चित्रा 1, 35 (ए); अन्य वर्तमान स्विचिंग एम्पलीफायर है (चित्रा 1.35 (बी))। वोल्टेज स्विच कॉन्फ़िगरेशन में, ट्रांजिस्टर एक वोल्टेज स्विच के रूप में संचालित होता है, कलेक्टर वोल्टेज एक वर्ग तरंग है, और श्रृंखला ट्यूनिंग सर्किट केवल मौलिक वर्तमान को पारित करता है। इसलिए, आउटपुट वोल्टेज कलेक्टर वोल्टेज का मूल घटक है, और कलेक्टर वर्तमान आधा साइन लहर है। वर्तमान स्विच कॉन्फ़िगरेशन में, ट्रांजिस्टर एक वर्तमान स्विच के रूप में कार्य करता है। चोक एल, एक निरंतर डीसी फ़ीड चालू रखता है, कलेक्टर वर्तमान एक वर्ग तरंग है, और कलेक्टर वोल्टेज आधा साइन लहर है।}
