OEM अल्ट्रासोनिक क्लीनिंग मशीन, इंटेलिजेंट फ़िल्टर डाई कास्टिंग्स वैक्यूम ड्राईिंग लाइन उपकरण

नई OEM PLC नियंत्रण पूरी तरह से स्वचालित बुद्धिमान फ़िल्टर डाई कास्टिंग अल्ट्रासोनिक सफाई वैक्यूम सुखाने लाइन उपकरण

उपकरण का नाम: पूरी तरह से स्वचालित अल्ट्रासोनिक सफाई वैक्यूम सुखाने लाइन
द्वितीय। उपकरण मॉडल: HS-5288AFG
3. उपकरण प्रकार और अर्थ:
मॉडल: HS-5288AFG
अर्थ: (एचएस) शॉर्ट के लिए होन्गशुन स्वचालन उपकरण कं, लिमिटेड को संदर्भित करता है; (5) पूरी मशीन के कुल पांच कार्यात्मक स्लॉट को संदर्भित करता है।
(288) कुल 288 अल्ट्रासोनिक ट्रांसड्यूसर को संदर्भित करता है; (एएफजी) गैर-मानक स्वचालित सफाई मशीन को संदर्भित करता है
चतुर्थ। उपकरण का अनुप्रयोग: सटीक वर्कपीस, सुखाने वर्कपीस, वर्कपीस आकार की सतह की सफाई के लिए: विभिन्न विनिर्देशों, भौतिक वस्तु देखें
पांचवें, उपकरण की क्षमता: एक टोकरी से बाहर हर 5-10 मिनट, ताल समायोज्य। उपकरण एक दिन में दो पारियों में लगातार काम कर सकते हैं।
समारोह और स्वच्छता आवश्यकताओं:
1. सफाई की आवश्यकताएँ: वर्कपीस की सतह की सफाई, खुद को डिस्कोल्ड और कोरोड्ड नहीं किया जा सकता है। सफाई के बाद वर्कपीस की सतह पर कोई तेल, धूल और अन्य संदूषक नहीं मिल सकते हैं।
2. भूतल उपचार आवश्यकताओं: वर्दी, गैर-दाग, दाग;
3. सुखाने की आवश्यकताओं: सफाई के बाद वर्कपीस की सतह सुखाने को प्राप्त करने के लिए।
7. ट्रांसमिशन मोड: ऑटोमैटिक मैनिपुलेटर ट्रांसमिशन।

8. सफाई प्रक्रिया और विन्यास तालिका:
1: प्रक्रिया प्रवाह: लोड हो रहा है → 1 # अल्ट्रासोनिक सफाई एजेंट → 2 # नगरपालिका के पानी की अल्ट्रासोनिक सफाई → 3 # नगरपालिका के पानी की अल्ट्रासोनिक rinsing → 4 # गर्म पानी rinsing → 5 # वैक्यूम सुखाने → उतराई
2: उपकरण विवरण

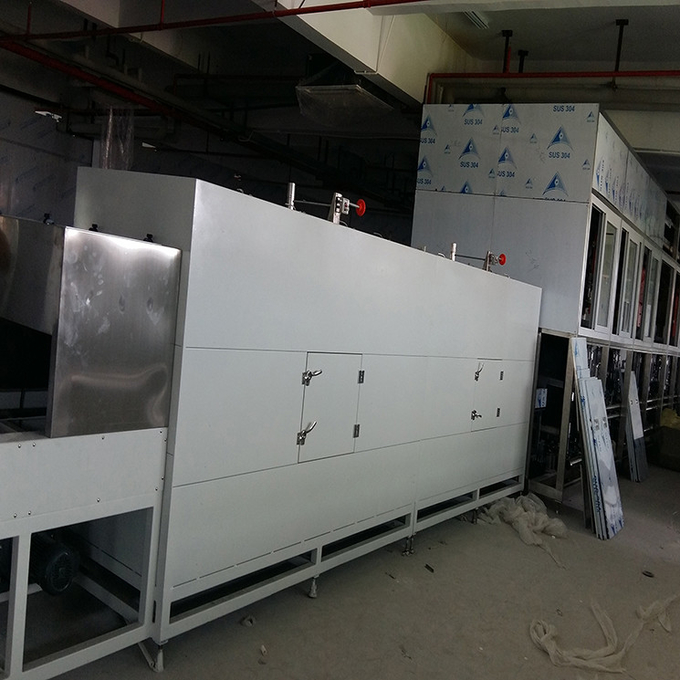

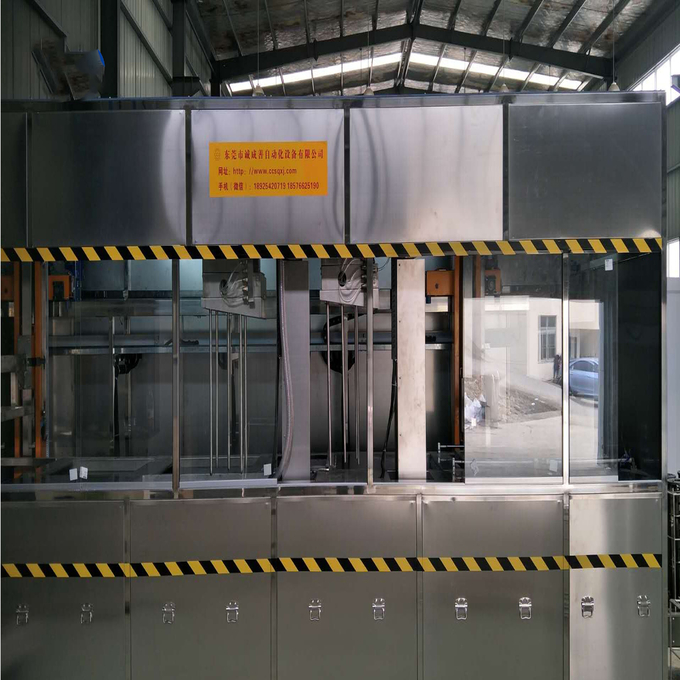

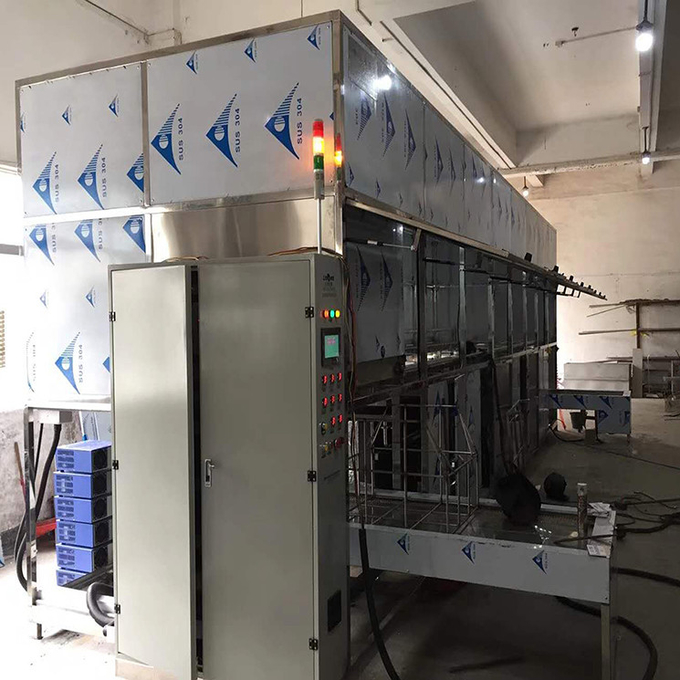

सफाई मशीन एक पूरी तरह से स्वचालित अल्ट्रासोनिक सफाई मशीन है। सफाई प्रक्रिया को पीएलसी द्वारा नियंत्रित किया जाता है। छह सफाई लाइनों में अल्ट्रासोनिक सफाई टैंक, वॉशिंग टैंक और स्टेनलेस स्टील से बने सुखाने के उपकरण शामिल हैं। ऑपरेटर सफाई की टोकरी को सफाई टैंक में वर्कपीस के साथ रखता है। गैन्ट्री मैनिप्युलेटर वर्कपीस को बारी-बारी से प्रत्येक कार्य प्रक्रिया में ले जाता है, और वर्कपीस के लिए सफाई और सुखाने की एक श्रृंखला करता है। एक सफाई प्रक्रिया, विशिष्ट संरचना को चित्र और निम्न विवरण में दिखाया गया है।
3: अल्ट्रासोनिक के मूल सिद्धांत और लक्षण
अल्ट्रासोनिक जनरेटर द्वारा उत्पादित 28KHZ अल्ट्रासोनिक इलेक्ट्रिक सिग्नल ट्रांसड्यूसर के पीजोइलेक्ट्रिक प्रभाव के माध्यम से एक ही आवृत्ति पर यांत्रिक दोलन में बदल जाता है, और अल्ट्रासोनिक मैकेनिकल तरंग के रूप में सफाई समाधान में विकीर्ण होता है। सुपरसोनिक यांत्रिक तरंगों के प्रसार में सकारात्मक और नकारात्मक दबाव क्षेत्रों की वैकल्पिक कार्रवाई के कारण, किसी भी समय 1000 से अधिक वायुमंडलीय दबावों पर कई सूक्ष्म बुलबुले उत्पन्न होते हैं और विस्फोट होते हैं, जिसके परिणामस्वरूप क्लीनर की सतह पर एक अच्छा स्थानीय उच्च दबाव बमबारी होती है। , जो वस्तु की सतह और दरारें पर गंदगी के तेजी से बहिर्वाह का कारण बनता है। यह अल्ट्रासोनिक सफाई के लिए "गुहिकायन प्रभाव" अजीब है।
4: कम दबाव आसवन (तेल-जल पृथक्करण) का उपयोग करते हुए, सीवेज उपचार प्रणाली के विन्यास, विशिष्ट आवश्यकताएं निम्नानुसार हैं।
(1) प्रति दिन 300 लीटर से कम अपशिष्ट जल का उपचार नहीं किया जाता है, और पाइपलाइन अवरोध को रोकने के लिए एक सरल ठोस अपशिष्ट निर्वहन आउटलेट स्थापित किया जाता है।
(2) अपशिष्ट जल में संकेंद्रित तरल का अनुपात 10% से अधिक नहीं है।
(3) सुनिश्चित करें कि अपशिष्ट जल निर्वहन राष्ट्रीय औद्योगिक जल निर्वहन मानक "व्यापक अपशिष्ट निर्वहन मानक" से मिलता है।
(4) सीधे पंक्ति और फिल्टर प्रसंस्करण के वैकल्पिक कार्यों की स्थापना;
(5) पार्टी ए की वास्तविक स्थिति के अनुसार डिजाइन और स्थापना (दोनों पक्ष स्थापना योजना निर्धारित करते हैं)
(6) पूरी तरह से स्वचालित संचालन, ड्यूटी पर कोई नहीं;
(7) जैव रासायनिक उपचार की आवश्यकता नहीं है, और कमजोर भागों के प्रतिस्थापन के लिए स्वचालित अलार्म प्रॉम्प्ट;
(8) कम रखरखाव लागत, आसान संचालन, उपकरणों की कम ऊर्जा खपत और छोटे स्थान पर कब्जे;
5: नियंत्रण प्रणाली
1. सभी पंपों, मोटर्स, परिसंचरण और हीटिंग सिस्टम को अलग से नियंत्रित किया जा सकता है और एक राज्य में प्रदर्शित किया जा सकता है।
2. एक स्वतंत्र वितरण बॉक्स से लैस, सर्किट को आसान रखरखाव के लिए कार्यात्मक ब्लॉकों में विभाजित किया गया है।
3. उपकरण में अच्छा ग्राउंडिंग डिवाइस है।
4. साउंड और लाइट अलार्म फंक्शन के साथ मैनुअल और ऑटोमैटिक मोड से लैस है।
5. मशीन के सभी कार्य टच स्क्रीन पर प्रदर्शित किए जाते हैं।
6. उपकरण में अच्छा सुरक्षा संरक्षण कार्य है। प्रत्येक सफाई और सुखाने की प्रक्रिया के बाद, जब वर्कपीस को हटाया नहीं जाता है, तो मशीन काम नहीं करती है।
